DIMENSIONI CPC CPC DIMENSIONS

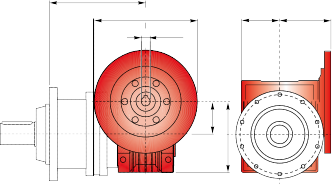

CHPL 2500 CPC - Riduttore a vite senza fine CHM in entrata CHPL 2500 CPC - CHM input worm gearboxes
CHPL | CHM 50 | CHM 63 | ||||||||
LV | I | H | M | N | LV | I | H | M | N | |
2501 | 297.5 | 50 | 110 | 60 | 80 | 307 | 63 | 135 | 72 | 95 |
2502 | 345.5 | 355 | ||||||||
2503 | 393.5 | 403 | ||||||||
2504 | 441.5 | 451 | ||||||||
LV
ØC M N
I
ØAE
CHPL | CHM 75 | CHM 90 | ||||||||
LV | I | H | M | N | LV | I | H | M | N | |
2501 | 286 | 75 | 161 | 86 | 112.5 | 296 | 90 | 193 | 103 | 129.5 |
2502 | 334 | 344 | ||||||||
2503 | 382 | 392 | ||||||||
2504 | 430 | 440 | ||||||||
H
ØC p. ØAE P6
CHPLB 2500 CPC - Flange motori IEC CHPLB 2500 CPC - IEC Motor flanges
CHPLB | IEC 63 | IEC 71 | IEC 80 | IEC 90 | ||||||||||||
L | LP | P | ØD | L | LP | P | ØD | L | LP | P | ØD | L | LP | P | ØD | |
2502 | 247 | 196 | 36 | 140 | 247 | 196 | 36 | 160 | 247 | 216 | 56 | 200 | 247 | 216 | 56 | 200 |
2503 | 295 | 295 | 295 | 295 | ||||||||||||
2504 | 343 | 343 | 343 | 343 | ||||||||||||
L
CHPLB | IEC 100 | IEC 112 | IEC 132 | IEC 160 | ||||||||||||
L | LP | P | ØD | L | LP | P | ØD | L | LP | P | ØD | L | LP | P | ØD | |
2502 | 247 | 226 | 66 | 250 | 247 | 226 | 66 | 250 | 247 | 260 | 100 | 300 | 247 | 299 | 139 | 350 |
2503 | 295 | 295 | 295 | 295 | - | |||||||||||
2504 | 343 | 343 | 343 | - | 343 | - | ||||||||||
P
LP
ØD
p. P4
CHPLB 2500 CPC - Alberi maschi entrata CHPL 2500 CPC - Male input shafts
L
LE
LT
ØE
CHPLB | CM42 | CM65 | CP65 | ||||||||||||
L | LT | T | LE | ØE | L | LT | T | LE | ØE | L | LT | T | LE | ØE | |
2502 | 247 | 253 | 93 | 82 | 42 h6 | 247 | 297.5 | 121.5 | 105 | 65 h6 | 247 | 329 | 153 | 105 | 65 h6 |
2503 | 295 | 295 | 295 | ||||||||||||
2504 | 343 | 343 | 343 | ||||||||||||
p.
E P7
D12
