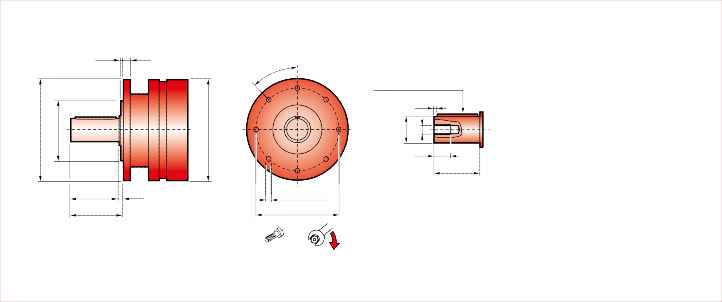

DIMENSIONI CMS CMS DIMENSIONS
CHPL 1600 CMS - Riduttore a vite senza fine CHM in entrata CHPL 1600 CMS - CHM input worm gearboxes
CHPL | CHM 50 | CHM 63 | ||||||||
LV | I | H | M | N | LV | I | H | M | N | |
1601 | 242.5 | 50 | 110 | 60 | 80 | 252 | 63 | 135 | 72 | 95 |
1602 | 290.5 | 300 | ||||||||
1603 | 338.5 | 348 | ||||||||
1604 | 386.5 | 396 | ||||||||
LV
CHPL | CHM 75 | ||||
LV | I | H | M | N | |
1601 | 231 | 75 | 161 | 86 | 112.5 |
1602 | 279 | ||||
1603 | 327 | ||||
1604 | 375 | ||||
ØC p. ØAE P6
ØC M N
I
H
ØAE
CHPLB 1600 CMS - Flange motori IEC CHPLB 1600 CMS - IEC Motor flanges
CHPLB | IEC 63 | IEC 71 | IEC 80 | IEC 90 | ||||||||||||
L | LP | P | ØD | L | LP | P | ØD | L | LP | P | ØD | L | LP | P | ØD | |
1602 | 192 | 196 | 36 | 140 | 192 | 196 | 36 | 160 | 192 | 216 | 56 | 200 | 192 | 216 | 56 | 200 |
1603 | 240 | 240 | 240 | 240 | ||||||||||||
1604 | 288 | 288 | 288 | 288 | ||||||||||||
L
P
LP
ØD
CHPLB | IEC 100 | IEC 112 | IEC 132 | |||||||||
L | LP | P | ØD | L | LP | P | ØD | L | LP | P | ØD | |
1602 | 192 | 226 | 66 | 250 | 192 | 226 | 66 | 250 | 192 | 260 | 100 | 300 |
1603 | 240 | 240 | 240 | |||||||||
1604 | - | - | - | |||||||||
p. P4
CHPLB 1600 CMS - Alberi maschi entrata CHPL 1600 CMS - Male input shafts
L
LE
ØE
CHPLB | CM42 | ||||
L | LT | T | LE | ØE | |
1602 | 192 | 253 | 93 | 82 | 42 h6 |
1603 | 240 | ||||
1604 | 288 | ||||
LT
p.
E P7
C6 CHPL/CHPLB 1600 CMC
